GTS-60C标准试块
阅读： 发布时间：2023-10-02 16:55
GTS-60C标准试块-启航检测科技（上海）有限公司
CSK-IIA-1,CSK-IIA-2,CSK-IIA-3试块。符合NB/T47013.3-2015
标准试块：CS-1-5试块、CSK-1A或IIW试块等
对比试块：WGT-3试块和阶梯试块等
实物对比试块：如GTS-60试块和附件2的GTS-60C试块等。
钢轨焊缝探伤试块：GHT-1试块，GHT-5试块或等效的GHT-2、GHT-3、GHT-4试块。
超声波检测用试块
按一定用途设计制作的具有简单几何形状人工反射体的试样，通常称为试块。
材料：选用电炉或平炉熔炼的碳素结构钢，成分符合GB/T699的要求，晶粒度7~8级
作用：
1、确定检测灵敏度
2、测试仪器和探头的性能
3、调整扫描速度
4、评判缺陷大小
分类：标准试块、对比试块。
对比试块应选取与被检材料相近的材料制备。制作对比试块的材料应*行高灵敏度超声波检测，不得出现影响使用的杂波。对比试块制作用料的透声性、声速和声阻抗应与受检件的相同或相近。不锈钢、镍基合金或钻基合金等一般应采用被检件材料制作；钛合金挤压件应采用与受检件相近的挤压件制作。
启航检测科技（上海）有限公司提供探伤仪仪器维修，产品计量，技术培训，产品说明书,产品配件等。；服务范围： 船舶及船用产品的超声探伤-UT；磁粉探伤-MT；渗透检测(PT)、射线探伤-RT、涡流探伤-ET等产品。(奥林巴斯/汕/美国GE/达高特/中科汉威/友联/声纳/)配件：相控阵探头，直探头，斜探头，连接线，探头线，保护膜，试块，耦合剂，双晶探头，表面波探头，小径管探头，小角度探头，水浸探头，非金属探头，可拆式探头，可变角度探头，窄脉冲探头、测厚探头、高温耦合剂及超声探伤-UT；磁粉探伤-MT；渗透检测(PT)、射线探伤-RT、涡流探伤-ET等产品。
2、CSK-IIA系列试块
标准：《NB/T47013-2005 承压设备无损检测》

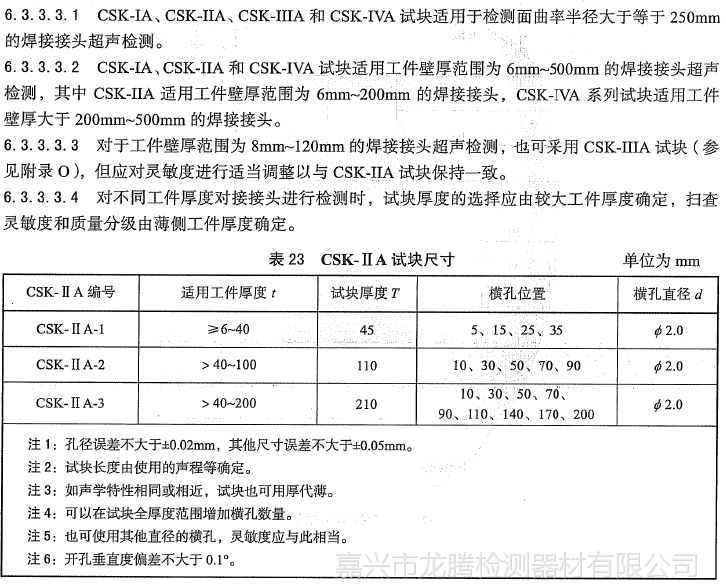

该类试块依据承压设备I型焊接接头超声检测要求而设计，适用于将斜探头、直探头检测工件厚度范围为6mm～200mm的Ⅰ型焊接接头。试块设计内容见下表：
|
序号 |
试块名称 |
适用检测范围t |
横波检测横空埋深（mm） |
纵波检测横空埋深（mm） |
|
1 |
CSK-IIA-1 |
≧6～40 |
5、10、15、25、30 |
5、10、15、20、30、40 |
|
2 |
CSK-IIA-2 |
›40～100 |
10、30、50、70、90 |
10、20、30、40、50.98、101.6 |
|
3 |
CSK-IIA-3 |
›40～200 |
10、30、50、70、90、110、140、170、200 |
10、20、30、40、59.64、79.64、119.64、123.92、193.21 |
GHT-5钢轨焊缝试块 （TB/T 2658.21 标准）
GHT-1钢轨焊缝试块 （TB/T 1632.1-2005 标准）
GHT-2钢轨焊缝试块 （TB/T 1632.1-2005 标准）
GHT-3钢轨焊缝试块 （TB/T 1632.1-2005 标准）
GHT-4钢轨焊缝试块 （TB/T 1632.1-2005 标准）
GHT-1a、b钢轨焊缝试块 （TB/T 2658.21 标准）
GHT-5钢轨焊缝试块 （TB/T 2658.21 标准）
钢轨 GTS-60C 试块（TB/T 2658.21 标准）
疑难缺陷焊缝试块 YN-1（试块长 460mm，加长需订做，费用另计）
探伤生产机构应配备超声波探伤试块，其中包括：
标准试块：CS-1-5试块、CSK-1A或IIW试块等
对比试块：WGT-3试块和阶梯试块等
实物对比试块：如GTS-60试块和附件2的GTS-60C试块等。
钢轨焊缝探伤试块：GHT-1试块，GHT-5试块或等效的GHT-2、GHT-3、GHT-4试块。
同时，应注意收集各种带有自然伤损的钢轨用作实物对比试块。
该厂生产的所有试块附有测试报告，*二级计量器具生产单位。
所属标准：铁道部标准
材 质：轮箍钢
超声试块
|
NB/T 47013-2015试块2015.8 |
|||||||||||||||||||||
|
名称/型号 |
单位 |
|
说明 |
||||||||||||||||||
|
CSK-IA超声试块 |
块 |
|
含支架(含使用说明书） |
||||||||||||||||||
|
翻转架 |
台 |
|
|
||||||||||||||||||
|
CSK-IIA |
CSK-IIA-1#超声试块 |
块 |
|
含支架 |
|||||||||||||||||
|
CSK-IIA-2#超声试块 |
块 |
|
含支架 |
||||||||||||||||||
|
CSK-IIA-3#超声试块 |
块 |
|
|
||||||||||||||||||
|
CSK-IIIA超声试块 |
块 |
|
|
||||||||||||||||||
|
翻转架 |
台 |
|
|
||||||||||||||||||
|
CSK-IVA |
CSK-IVA-1#超声试块 |
块 |
|
|
|||||||||||||||||
|
CSK-IVA-2#超声试块 |
块 |
|
|
||||||||||||||||||
|
CSK-IVA-3#超声试块 |
块 |
|
|
||||||||||||||||||
|
DZ-1超声试块 |
块 |
|
引用JB/T9214标准 |
||||||||||||||||||
|
DB-P Z20-2超声试块 |
块 |
|
引用JB/T9214标准 |
||||||||||||||||||
|
阶梯平底试块 |
块 |
|
|
||||||||||||||||||
|
板材超声对比试块 |
1# |
块 |
|
适用于板厚20-40mm |
|||||||||||||||||
|
2# |
块 |
|
适用于板厚40-60mm |
||||||||||||||||||
|
3# |
块 |
|
适用于板厚60-100mm |
||||||||||||||||||
|
4# |
块 |
|
适用于板厚100-150mm含支架 |
||||||||||||||||||
|
5# |
块 |
|
适用于板厚150-200mm含支架 |
||||||||||||||||||
|
6# |
块 |
|
适用于板厚200-250mm含支架 |
||||||||||||||||||
|
CS-2 1#-6# |
块 |
|
|
||||||||||||||||||
|
CS-2 7#-12# |
块 |
|
|
||||||||||||||||||
|
CS-2 13#-18# |
块 |
|
|
||||||||||||||||||
|
CS-2 19#-24# |
块 |
|
|
||||||||||||||||||
|
CS-2 25#-30# |
块 |
|
|
||||||||||||||||||
|
CS-2 31#-33# |
块 |
|
|
||||||||||||||||||
|
CS-3 |
块 |
|
全套3块5400元 |
||||||||||||||||||
|
CS-4 |
块 |
|
全套14块8120元 |
||||||||||||||||||
|
螺栓坯件径向检测对比试块 R20 |
块 |
|
|
||||||||||||||||||
|
螺栓坯件径向检测对比试块 R25 |
块 |
|
|
||||||||||||||||||
|
螺栓坯件径向检测对比试块 R32 |
块 |
|
|
||||||||||||||||||
|
螺栓坯件径向检测对比试块 R38 |
块 |
|
|
||||||||||||||||||
|
螺栓坯件径向检测对比试块 R48 |
块 |
|
|
||||||||||||||||||
|
螺栓坯件径向检测对比试块 R60 |
块 |
|
|
||||||||||||||||||
|
螺栓坯件径向检测对比试块 R75 |
块 |
|
|
||||||||||||||||||
|
螺栓坯件径向检测对比试块 R90 |
块 |
|
|
||||||||||||||||||
|
奥氏体钢锻件试块 |
套 |
|
全套27块 |
||||||||||||||||||
|
横向缺陷对比样管 |
根 |
|
来料加工 |
||||||||||||||||||
|
纵向缺陷对比样管 |
根 |
|
来料加工 |
||||||||||||||||||
|
GS试块 |
块 |
|
全套4块 |
||||||||||||||||||
|
超声测厚试块A |
块 |
|
|
||||||||||||||||||
|
超声测厚试块B |
块 |
|
|
||||||||||||||||||
|
堆焊层侧测厚用试块 |
块 |
|
基板为20#钢，堆焊层为304不锈钢 |
||||||||||||||||||
|
基材侧测厚用试块 |
块 |
|
基板为20#钢，堆焊层为304不锈钢 |
||||||||||||||||||
|
测定仪器和探头组合性能试块 |
块 |
|
|
||||||||||||||||||
|
板材斜探头检测对比试块 |
块 |
按图报价 |
|
||||||||||||||||||
|
锻件斜探头检测对比试块 |
块 |
按图报价 |
|
||||||||||||||||||
|
T1型堆焊层试块 |
块 |
|
基板为20#钢，堆焊层为304不锈钢，基材厚度≤50mm，堆焊层≤20mm |
||||||||||||||||||
|
T2型堆焊层试块 |
块 |
|
|||||||||||||||||||
|
T3型堆焊层试块 |
块 |
|
|||||||||||||||||||
|
铝及铝合金对比试块 |
1# |
块 |
|
|
|||||||||||||||||
|
2# |
块 |
|
|
||||||||||||||||||
|
钛合金对比试块 |
1# |
块 |
|
|
|||||||||||||||||
|
2# |
块 |
|
|
||||||||||||||||||
|
奥氏体不锈钢对接接头对比试块 |
1# |
块 |
|
材料：304不锈钢 |
|||||||||||||||||
|
2# |
块 |
|
材料：304不锈钢 |
||||||||||||||||||
|
3# |
块 |
|
材料：304不锈钢 |
||||||||||||||||||
|
RB-L |
1# |
块 |
|
≤φ200管径，壁厚25mm |
|||||||||||||||||
|
2# |
块 |
|
≤φ200管径，壁厚60mm |
||||||||||||||||||
|
RB-C |
块 |
|
20mm≤壁厚≤60mm |
||||||||||||||||||
一、
名 称（型号） 单位 说 明
荷兰试块V-1（ⅡW1） 块
V-1试块支架 台
V-1 块 材料：不锈钢、铝合金
牛角试块V-2（ⅡW2) 块
V-2 块 材料：不锈钢、铝合金
二、人民*标准试块
(一)、钢焊缝手工超声波
CSK-1B 块
CSK-IB试块支架 块
RB-1 块
RB-2 块
RB-2翻转架 台
RB-2 块 材料：P91
RB-3 块
RB-3翻转架 台
RB-3 块 材料：P91
(二)、无损检测-超声检验 用于表征接触探头声场的参考试块 GB/T 18694-2002
半园阶梯试块（HS） 块
横孔试块（SDH） 块
（三）、铸钢件超声探伤及质量评级方法 GB/T 7233-87
ZGZ铸钢试块3025-6200 块
ZGS铸钢试块 块
（四）、变形铝合金产品超声波检验方法 GB/T 6519--2000
平表面对比试块 块
纵波检验柱面对比试块 块
（五）、钢的低倍组织及缺陷超声波检验法 GB/T 7736-2001
双斜槽光面对比试块 块
（六）、钢锻件超声波检验方法 GB/T 6402-1991
平面对比试块 块
曲面对比试块 块
（七）、锻轧钢棒超声波检验方法 GB/T 4162--1991
对比试块（用于纵波检验）
IIW V-2
块 直径≤120mm
对比试块（用于横波检验） 块 直径≤120mm
（八）、超声波检验用钢对比试块的制作与校验方法 GB/T 11259--1999
对比试块 块
（九）、铜合金棒材超声探伤方法 GB/T 3310-1999
短横孔标准人工缺陷试块 块
平底孔标准人工缺陷试块 块
三、人民
1# 块
1#试块支架 台
DB-P 1#--10# 块
DB-PZ20-2（11#） 块
DB-PZ20-4（12#） 块
缺陷焊板
DB-H1 块 9-φ3孔
DB-H2 块 6-φ4孔
DB-R 块
DB-D1a、b 块 阶梯a: 3-10mm 、b: 12-48mm
DB-D2(平底) 块
提供焊接缺陷试块样本：
以上参数供参考，选定可优惠。

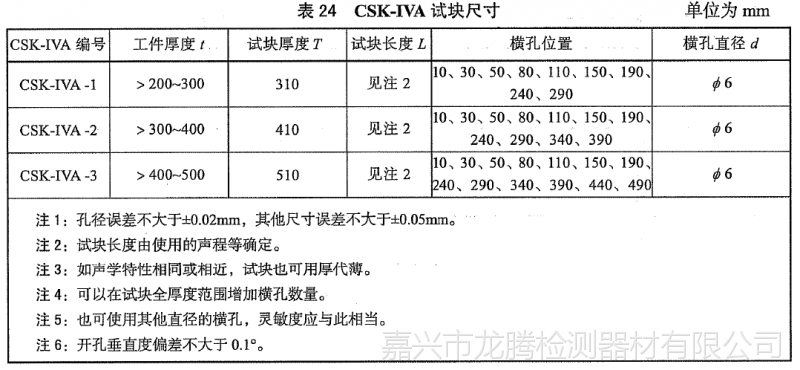

CSK-IVA系列试块，符合NB/T47013.3-2015标准
