普源RIGOL可编程直流电源DP3000系列包含750W、1500W和3000W3个功率的可编程直流电源。它们拥有5位数显高精度，纯净电源输出，能够给客户更佳的测试体验，同时能有效的降低功率损耗，节约能源。

DP3007大功率普源RIGOL可编程直流电源

（1UH系列）

750W/6V/100A DP3007-6-100-1UH

750W/8V/90A DP3007-8-90-1UH

750W/12.5V/60A DP3007-12.5-60-1UH

750W/20V/38A DP3007-20-38-1UH

750W/30V/25A DP3007-30-25-1UH

750W/40V/19A DP3007-40-19-1UH

750W/50V/15A DP3007-50-15-1UH

750W/60V/12.5A DP3007-60-12.5-1UH

750W/80V/9.5A DP3007-80-9.5-1UH

750W/100V/7.5A DP3007-100-7.5-1UH

750W/150V/5A DP3007-150-5-1UH

750W/300V/2.5A DP3007-300-2.5-1UH

750W/350V/2.1A DP3007-350-2.1-1UH

750W/450V/1.7A DP3007-450-1.7-1UH

750W/600V/1.25A DP3007-600-1.25-1UH

DP3015大功率可编程直流电源（1U系列）

1500W/6V/200A DP3015-6-200-1U

1500W/8V/180A DP3015-8-180-1U

1500W/12.5V/120A DP3015-12.5-120-1U

1500W/20V/76A DP3015-20-76-1U

1500W/30V/50A DP3015-30-50-1U

1500W/40V/38A DP3015-40-38-1U

1500W/50V/30A DP3015-50-30-1U

1500W/60V/25A DP3015-60-25-1U

1500W/80V/19A DP3015-80-19-1U

1500W/100V/15A DP3015-100-15-1U

1500W/150V/10A DP3015-150-10-1U

1500W/300V/5A DP3015-300-5-1U

1500W/350V/4.2A DP3015-350-4.2-1U

1500W/450V/3.4A DP3015-450-3.4-1U

1500W/600V/2.5A DP3015-600-2.5-1U

DP3030大功率可编程直流电源（2U系列）

3000W/6V/400A DP3030-6-400-2U

3000W/8V/360A DP3030-8-360-2U

3000W/12.5V/240A DP3030-12.5-240-2U

3000W/20V/150A DP3030-20-150-2U

3000W/30V/100A DP3030-30-100-2U

3000W/40V/76A DP3030-40-76-2U

3000W/50V/60A DP3030-50-60-2U

3000W/60V/50A DP3030-60-50-2U

3000W/80V/38A DP3030-80-38-2U

3000W/100V/30A 普源RIGOL DP3030-100-30-2U可编程直流电源

3000W/150V/20A DP3030-150-20-2U

3000W/300V/10A 普源RIGOL DP3030-300-10-2U可编程直流电源

3000W/350V/8.4A DP3030-350-8.4-2U

3000W/450V/6.8A DP3030-450-6.8-2U

3000W/600V/5A DP3030-600-5-2U

高精度

DP3000系列可编程直流电可以显示*5位的数字电压/电流，设定以及显示分辨率可达0.1mV/0.1mA，可以给您带来更准确的测试数据，保证您严苛的测量精度要求！

纯净输出

纹波是电源设计的重要指标，纹波过大容易在电器上产生谐波，而谐波会产生更多的危害；较强的纹波会造成浪涌电压或电流的产生，导致烧毁电器件。DP3000系列直流电源则采用错相技术设计，有效降低输出纹波与噪声，帮助您得到更纯净的电源输出，保证设备的可靠及用电安全。

I/O 连通性

DP3000系列可编程直流电源标配多种远程接口，满足您多种连通性需求。

提供多种型号参数可选

DP3000提供多种型号参数可选（750/1500/3000W每种15个不同电压/电流型号），满足不同的电压/电流需求场合。

输出电压范围从6V-600V，输出电流从1A-400A。

*5位的数字电压电流表，设定以及显示分辨率可达0.1mV/0.1mA。

外型轻巧，1 U半宽达750 W（1UH是全机架半宽），

1U全宽达1500 W，2 U全宽达3000 W。

并联*电流可达2000A。

可并联5台电源或串联2台电源。

采用主动功率因数（APFC）SiC设计。

拥有可编程过压，过流保护，以及拥有功率半导体过热保护等完善的保护功能。

提供输出电压缓升（Ramp Up）/缓降（Ramp Down），并可设定缓升/缓降时间。

远端补偿电压*5V。

标配RS485接口。

标配LAN（LXI）接口，或可选配GPIB接口/ISO隔离式选件

（具备模拟信号控制以及监测功能）。

全系列通过LXI V1.4。

智慧型无段调速风扇。

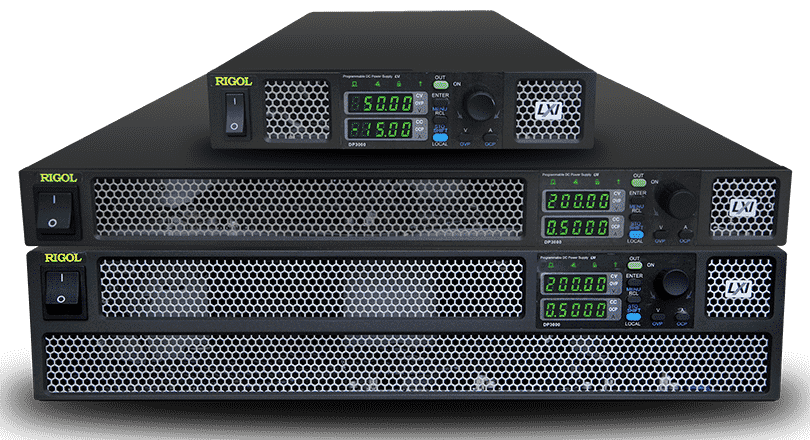

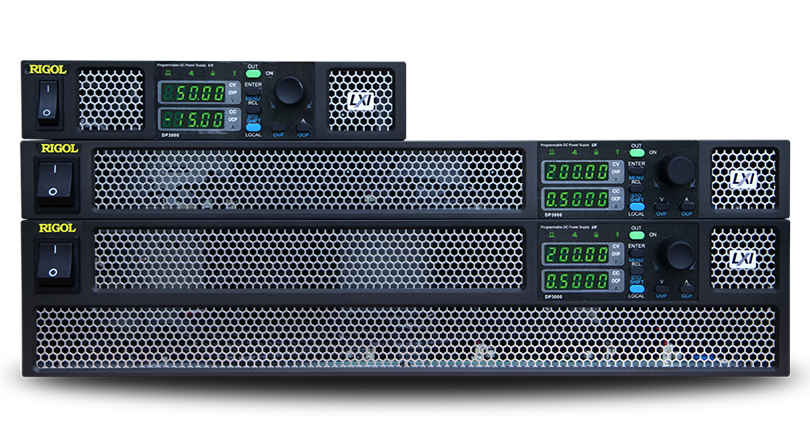

前面板说明

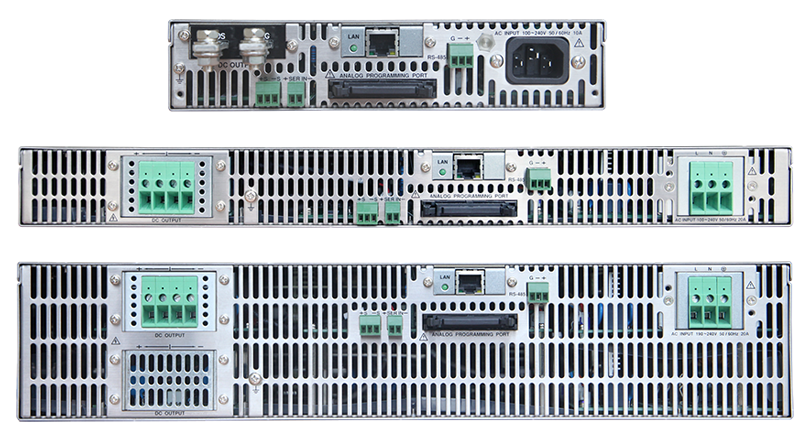

后面板说明

设计特色

5位高精度数显示，复合按钮，操控更简便

电源开关

电流视窗

输出ON/OFF按键

输出状态指示灯

旋转编码器

电流及过电流值

设定复合键

电压及过电压值

设定复合键

SHIFT和

LOCAL复合键

记忆群组-储存

及呼叫复合键

确认及选单

复合键

电压视窗

操作状态指示灯

输出端子[1] 接地端子

负载端电压

补偿线端子

串联电压

检测端子

模拟量控制

信号接口

RS-485接口 交流电源端子[1]

LAN(LXI)接口

选件

机架安装套件：用于将一个750W（1UH）安装在19英寸机架中 DP3-OPT-19HUR

机架安装套件：用于将两个750W（1UH）安装在19英寸机架中 DP3-OPT-19HU2

DP3000用GPIB接口 DP3-OPT-488

DP3000用LAN接口 DP3-OPT-LXIA5

DP3000用隔离式模拟接口 DP3-OPT-ISO5

RS485-USB接口转换器 DP3-OPT-USB

插座板：方便并联时布线 DP3-OPT-PAR

插座板：方便串联时布线 DP3-OPT-SER

线缆：用于DP3000 1500W和3000W的AC输入电缆3*12 AWG（2线+G），2m DP3-OPT-CAB22

模拟编程/并行/串联操作电缆，25cm DP3-OPT-CAB50
