HSA42012高速双极性电源

价格 电议
更新时间
2023-04-30 18:24:44
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
现货
近期热度
次浏览

详细介绍

HSA42012高速双极性电源-启航检测科技(上海)有限公司


高速·宽频带·高振幅

HSA42011

▲ HSA42011





从电容,线圈等电子部件到各类电子设备的测试,
可稳定驱动其他电源与放大器无法对应的被测物体。
应用范围广泛,被用于医疗,生物科技等*的研究领域。

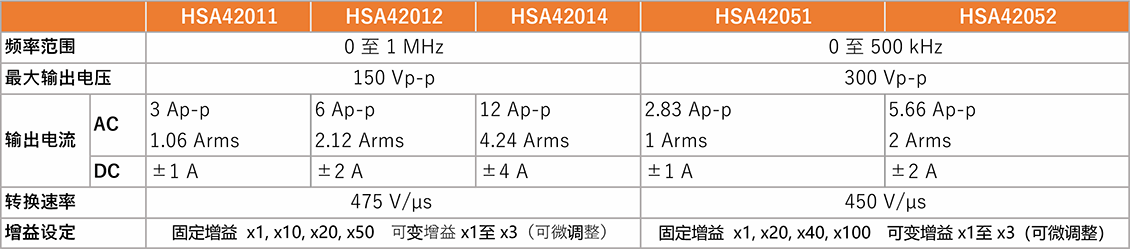

频率范围 :
输出电压 :
输出电流 :
转换速率 :
DC~ 1 MHz
150 Vp-p
3 Ap-p / 6 Ap-p / 12 Ap-p
475 V/μs
4象限动作
低输出阻抗
增益设定,输出极性切换,输出DC失调调整,输出DC偏置设定,保护功能



#
#



正面面板 / 背面面板 (HSA42011)
img02img03



特点



不挑选负载的稳定输出



4象限动作

HSA 系列动作范围如右图所示,可 4 象限动作。
与输出电压的正负无关,电流可拉也可灌。
当交流电压被施加在带有(含)电容或线圈的负载时,电流会从负载端开始逆流。
在这种情况下,一般的电源或放大器可能无法驱动负载。
HSA 系列可 4 象限输出的特性,使得该系列产品既能驱动像压电元件的电容性负载,又能驱动像螺线管的电感性负载。


#







4 象限运作和电容性 / 电感性负载

考虑到对电容性 / 电感性负载施加交流电压,这些负载的交流电流会与施加的交流电压产生 90°的相位差,但如果在 4 象限图中绘制电压和电流的瞬时值,它们将通过所有 4 个象限当使用这种方式向电容或电感施加交流电时,可 4 象限动作的电源则必不可缺。
另一方面,一般直流电源只能在坐标图的*象限和第三象限中驱动,因此他只适合驱动电阻负载。


#







高速响应,DC~1MHz的宽频带

依靠高速及高转换速率,完整呈现高速往复现象,及暂态响应,良好的阶跃响应。
HSA 系列产品可输出直流和交流。因为也可输出直流,因此可以稳定输出正负非对称信号,或是重叠在直流上的交流信号。


#







低输出阻抗

由于受电源输出阻抗影响,电容性负载或电感性负载在上升时间上发生延迟。
HSA 系列的全频带保持了低输出阻抗,将连接负载时会产生的电压下降控制到了*小化,从而发挥了它的高速性。



对上升时间的影响

在下图中,如果电源输出阻抗的电阻为R,电感为L,且负载电容为C,则上升速度会变慢,因为仅有R存在。
当L = 0时,需要 CxR(秒)的时间上升到*终值的60%。


#







可覆盖多样化用途,性能便利



增益设定

固定增益 ×1,×10,×20,×50
可变增益 x1-x3(可微调整)
可以组合方式,进行连续设定。
设定为增益 ×1时,电源将信号发生器设定的电压水平直接输出。

#







输出极性切换

通过正面面板按键 [INVT] , 可以进行同相放大 / 反相放大的切换。
连接 2 台 HSA 系列产品并使用反相输出功能,输出电压可以增加到 2 倍。(平衡连接)

#


信号发生器的输出被分频并分别输入到 HSAⒶ和 HSAⒷ。 对于 HSAⒶ来说, HSAⒷ是逆向输出。 负载必须与接地电位和信号源隔离。 也称为 BTL(Balanced TransformerLess)连接。







输出DC偏置设定

将 DC 偏置电压(可高达 ±75V)重叠在输出电压上(通过 10 转电位器设定)
作为负载的直流电源变动测试,可以将交流信号重叠在直流电压上。

#


用 HSA 的直流偏置设定负载的额定电源电压,并叠加信号发生器的交流输出。
还可以进行交流输出的扫频以及白噪声的叠加。







保护功能

配备针对异常现象的保护功能,可以应对负荷,过电压,内部电源异常,内部温度异常,冷却风扇异常等。
当异常被检测出来时,输出会关闭,负荷指示 LED 或错误指示 LED会点灯。
若异常一直持续的话,除关闭电源以外将无法进行其他操作(关闭模式)







其他功能

 外部控制

 输出 ON/OFF 控制

 输入 A,B 双系统(切换,合算)

 I输入阻抗 50Ω/10kΩ 切换

 监视器输出

 电源开机时设定

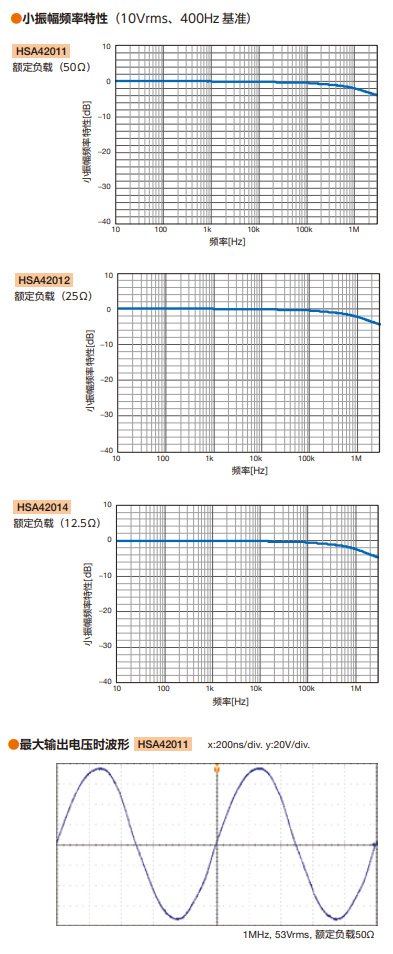

频率特性数据
#
