详细介绍

CN015多路扫描测试软件由启航检测科技（上海）有限公司现货优惠价提供多路扫描测试软件CN015

使用SW1001(或SW1002)可实现多个电池的边切换、边测试。
只需通过电芯上的条形码查询到对应的数据文件，即可追溯到问题工序。
先为电池电芯本体赋予条形码（激光印刷、标签粘贴），使用扫码枪读取条形码情报（支持双通道），
再以数据文件形式保存，规避人为输入存在的失误，全数字化模式方便后续管理。
只需在表格中搜索电芯上的条形码，即可查询到对应电芯参数。

可支持多路同时测量时的数据表格输出。

左图为CN015实操流程概念图。

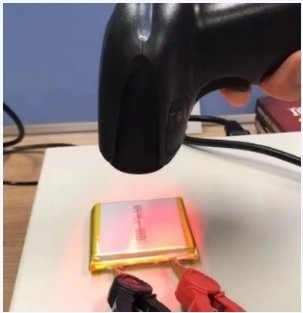

通过扫码枪读取条形码

对电池条码进行扫码并保存到相应通道。

数据导出表格

软件自带的数据导出样式，此外如已有模板可选择“模板路径”进行保存，数据会自动匹配进模板中。

测试通道偏差补偿

测得结果与标准值的偏差将自动进行补正。

单次测试&连续记录

单次测试：可选延时测定时间配合治具接触后测量。

连续记录：同可选延时测定时间，并可选测试次数（*16000次）。

*输入电压1000V，针对EV、PHEV的耐高压电池测试仪

*可对应1000V的直接测量
适用于针对EV、PHEV的高压电池的生产线
内部电阻测量0.1mΩ～3kΩ（包电阻/母线电阻）
搭载高压测试防火花功能
模拟输出功能
能对应1000V和高压电池组的测量探头（选件）
不标配测试线。请根据测量用途购买测试线。作为维修部件提供EXT I/O用的公头连接器（系统端）可使用。

*输入电压1000V。针对EV、PHEV的耐高压电池测试仪

BT3564是一款适用于从针对高压化的EV、PHEV到住宅用蓄电池等多种电池组出入货检查的电池测试仪。
*输入电压1000V，可同时测量内部电阻和电池电压。

使用对应1000V的探头也能安全、轻松的测量高压电池组

若使用选件中的对应1000V的探头L2110，则可以在高压电池组的宽端子、凹入电极、裸露母线等之间安全且轻松地进行测量。

高压测试防火花功能，使测量更安全

火花放电是在高压测量时经常发生的现象。
BT3564在接触电池组的电极时会控制流过的电流，并降低火花放电的发生。

使用模拟输出功能，实现长时间监测

搭载电阻测量值的模拟输出功能。通过记录仪和数据采集仪组合使用，能够长时间监测电阻值的情况。

基本参数（精度保证时间1年，调整后精度保证时间1年）

*输入电压	额定输入电压: DC ±1000 V, 对地*额定电压: DC 1000 V
电阻测量量程	3 mΩ (显示3.1000 mΩ, 分辨率 0.1 µΩ,)〜3 kΩ量程 (显示3.1000 kΩ, 分辨率 0.1 Ω), 7档切换测量精度: ±0.5% rdg. ±5 dgt. (30 mΩ〜3 kΩ量程) ±0.5% rdg. ±10 dgt. (3 mΩ量程) 测量源频率: 1 kHz ±0.2 Hz. 测试电流: 100 mA (3 mΩ量程), 〜10 µA (3.000 kΩ量程), 开路端子电压: 25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω〜3.000 kΩ量程)
电压测量量程	DC 10 V (分辨率 10µV)〜DC 1000 V (分辨率1mV), 3档切换测量精度: ±0.01% rdg. ±3 dgt.
显示	电阻 ±31000, 电压 ±999999 (仅1000V时±999999 或±110000) LED
采样时间	FAST, MEDIUM, SLOW
比较器	判定: Hi/IN/Lo (电阻, 电压分别独立判定), 综合判定 (PASS/FAIL、电阻判定结果和电压判定结果的AND运算), 画面显示, 蜂鸣音, 向外部I/O输出 (开路集电极, 35 V, DC50 mA max.)）
模拟输出	电阻测量值 (显示值 DC 0 V〜3.1 V)
接口	EXT I/O, RS-232C, 打印机 (通过RS-232C), GP-IB
电源	AC100〜 240 V, 50/60 Hz, 30 VA max.
体积及重量	215W × 80H × 329D mm, 2.6 kg
附件	使用说明书×1, 电源线 ×1, 使用上的注意事项 ×1

关于探头长度

A：2叉~探头间 B：探头长度 L：长

测试线A（对应高压电池1000V）

针形测试线L2110

A:750mm, B:215mm, L:1880mm, 高压电池测量, DC 1000V

针头 9772-90

9772顶端交换用(1条)

针型测试线L2100

A：300mm B：172mm L：1400mm

用于测量高电压电池，*DC 1000V，仅适用于BT3563和BT3562

探头·传感器

夹形探头L2002

线长1.5m

针型探头L2003

线长1.5m

温度探头Z2005

线长1m

关于探头长度

A：2叉~探头间 B：探头长度 L：长

测试线

夹型测试线L2107

A:130 mm, B:83 mm, L:1.1 m

夹形测试线 9452

A: 220mm, B: 197mm, L: 1.36m

4端子测试线 9453

A:280 mm, B:118 mm, L:1.36m

针型测试线 9455

A: 240mm, B: 132mm, L: 804mm, 非CE标识产品

大夹型测试线 9467

2叉-探头之间:30cm, 线长: 1.1m (非CE标记产品)

针型测试线9770

A：260mm B：140mm L：850mm DC 70V

针对小电极测量的直径1.8mm的单轴伸缩

针型测试线9771

A：260mm B：138mm L：850mm DC 70V

针对基板上小孔和微小对象测量，0.2mm平行测量的针型

针型测试线9770-90

针型测试线 9770、L2102 *更换（红/黑套装）

针型测试线9771-90

针型测试线 9771、L2103 *更换（红/黑套装）

PC通讯器

RS-232C 连接线 9637

9pin-9pin，1.8m长

GP-IB连接线9151-02

2m长

打印机

打印机9670

供电电源为AC适配器，9671或电池组9672，无CE标志。

电池组 9672

用于9670, 7.4 V DC/ 1600 mAh

电池充电器 9673

用于 9672, 100 V AC
