详细介绍

CN030LCR 应用软件由启航检测科技（上海）有限公司现货优惠价提供LCR 应用软件CN030

适配高达10MHz的高频继电器
各通道的开短路补偿 + 补偿值保存功能，高效地进行补偿测试
即时保存 + 连续保存，方便进行重复性实验
搭配多路转换器ZC3001支持10通道测量

对各个被测物可进行分别设置

可选中单一、多个、或全部通道，并对各个通道的测试条件灵活设置各通道的测试条件（如速度，频率，均值，延时等）。

比较器

可按百分比/*值方式设置，在测试开始后实时显示结果。

LCR模式

无需操作设备，PC获取数据一目了然。

备注功能

为客户在测试多个样品时，往往寻找通道号与被测物对应关系比较复杂，提供了Note功能，可添加png格式的照片以及文字描述，便于客户快速辨认测试结果对应的测试点位（鼠标置于测试通道面板上自动显示）。

一般规格

适配LCR HIOKI IM3536/IM3570

适配继电器
ZC3001：10通道，带宽10MHz

测量参数 Z， θ，Cp，Cs，Ls， Lp，Rs， Rp，Y，X， G， B， D

通信方式
LAN通讯

系统OS Windows 10

设备使用条件参*各自说明书

软件功能

功能名称说明

Panel设置可对各个通道进行分别设置

保存可选择保存路径，保存格式包含数据文件xls

开短路补偿可对每个通道的线路进行补偿并保存，在测试时调用补偿算法

备注功能可对每个通道添加备注

在测量的同时实时显示数据图表
HIOKI 日置 LCR 测试仪全系列可用
加速电容式传感器、磁场传感器的研究开发

*快每20ms 获取一次数据，能够实时显示在PC 界面上

通过 LAN 接口将高速的日置LCR 测试仪连接到PC，*快可以在 20ms 内获取测量数据。数据观测可长达 1 小时。

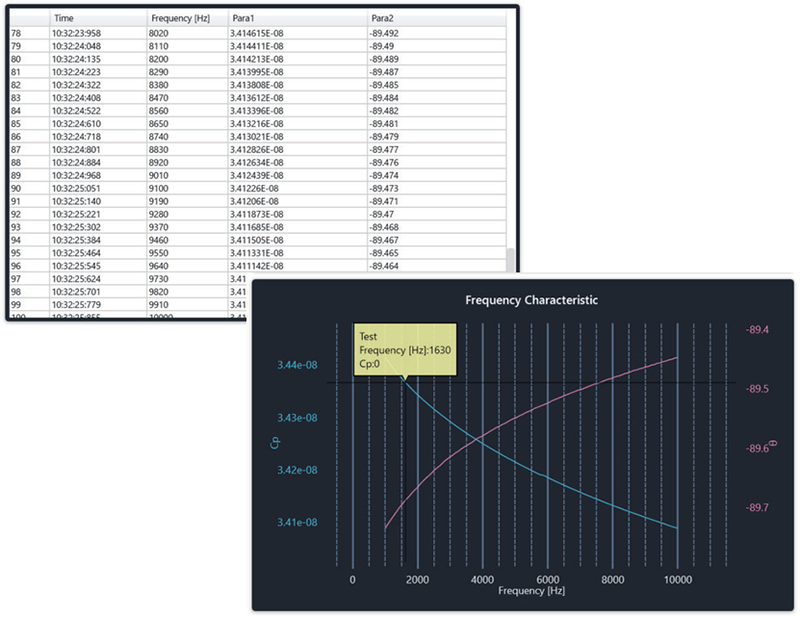

1μF CBB电容实测数据

支持所有日置IM系列测试仪的扫频测量

数据保存界面

标准Excel格式（.xls、.xlsx）的数据保存功能

测试设置界面

可选择频率测量及实时测量两种模式

技术参数

功能	实时记录模式、频率扫描测量、保存功能(xls、xlsx、PNG)
支持机型	LCR 测试仪 IM3570、IM3536、IM3590
通讯接口	USB、 LAN、RS-232C
支持OS	Windows 10 (64bit)、Windows 11
PC 环境	工作频率2GHz 以上、运行内存 8GB 以上

资料下载

丰富的选件，覆盖广泛测试需求的硬件系统
整体的性能评价和预先验证，为客户提供可靠准确的测试方案
友好的图表显示界面，即时的数据保存，提高开发效率

电压偏置测试系统CN010

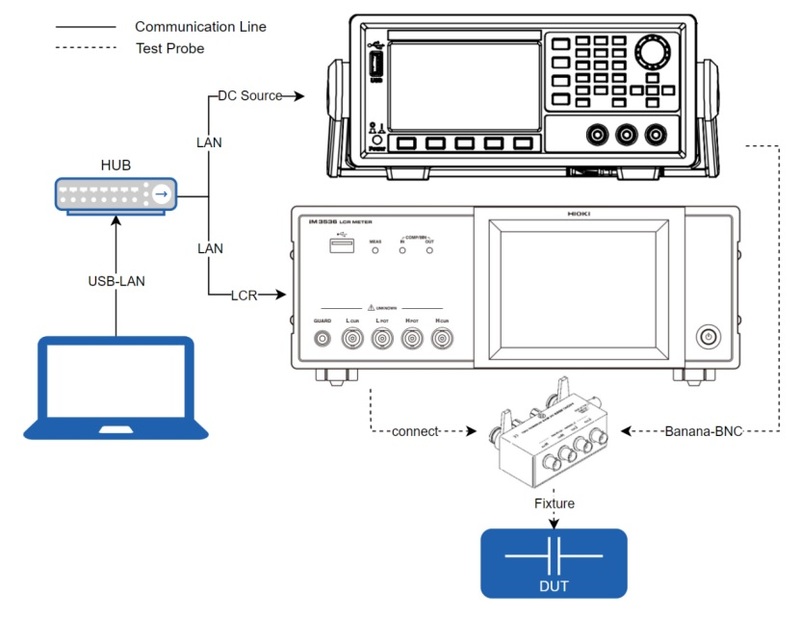

系统构成

电压偏置测试系统CN010

软件界面-列表显示和频率特性

产品参数

功能	偏置电压扫描测试，交流电压扫描测试，频率扫描测试开短路补偿，电源监视， LCR监视序列测试充放电延时， xlxs(xls)/png/setting文件保存
测试項目	Z， Y， θ， X， G， B， Q， Rs， Rp， Ls， Lp， Cs， Cp， D
精度系数α （与IM3570的基本精度相乘）	量程	～100kHz	100.1kHz～
	1kΩ量程以下	1.5	1.5
	10kΩ量程以上	1.5+0.2×fL fL: 测试频率[kHz]	5+1×fH fH: 测试频率[MHz]
通信端口	USB, LAN, RS-232C
配件清单	USB Key， U盘(软件、使用说明书)， DC电压偏置单元(9268-10或特殊品)，电压偏置用电源(CN010-10, CN010-20)，连接线(电源 ‒ 偏置单元之间)， USB电缆L1002，使用说明书
支持OS	Windows 10 (64bit), Windows 11

主机参数

型号	名称	电压范围	频率范围
CN010-10	直流电压偏置测试系统	1.0 V～500 V (0.1V step)	100 kHz～5MHz (HIOKI IM3570)
CN010-11		无配套电源	100 kHz～5MHz (HIOKI IM3570)
CN010-20		-40.00 V～+40.00 V (0.01 V step)	40 Hz～5MHz (HIOKI IM3570)
CN010-21		无配套电源	40 Hz～5MHz (HIOKI IM3570)

适用产品

LCR测试仪IM3536

测量频率DC，4 Hz〜8 MHz的LCR测试仪

详细内容 >>

阻抗分析仪IM3570

测量频率4Hz-5MHz阻抗分析仪

详细内容 >>

测试治具

4端子探头L2000

长度 1m，DC ~ 8MHz（与IM3536-01 组合测量可达 10MHz），50Ω，可测量端子直径：0.3 ~ 5mm

测试治具9262

DC～8 MHz（与 IM3536-01 组合测量可达 10MHz）, 直接连接型，, 可测量端子直径:0.3〜2mm

SMD测试治具9263

直接连接型, DC～5 MHz（与IM3536-01 组合测量可达 10MHz）测试尺寸: 1mm～10.0mm

SMD测试治具IM9100

直接连接型，底部有电极SMD用，DC～8MHz（与IM3536-01 组合测量可达 10MHz），可测量样品尺寸：0402～1005（JIS）

SMD测试治具IM9110

直接连接，2端子，DC〜1MHz，可测样品尺寸：0201（JIS）

marked

对应1MHz测试, 低容量,高精度,高速测试

模拟测量时间0.6ms(1MHz)的高速测量
提高了抗干扰性，在产线的上也能实现高反复精度
1kHz、1MHz测量下，低电容的贴片时可稳定测量
根据BIN的测定区分容量

输入用探头/测试夹具，实体不附带。按照测量目的，不同型号有不同的探头/测试夹具选件。 ※RS-232C用连接线可以使用支持网络连接的市面上销售的交叉线。RS-232C连接线9637除硬件流控制之外的情况下可以使用。

基本参数

测量参数	C(电容),D(损耗系数tanδ), Q (1/tan δ)
测量范围	C:0.001fF～15.0000μF D: 0.00001 ～ 1.99999 Q:0.0 ～ 19999.9
基本精度	(代表值)C: ±0.14% rdg. D: ±0.0013
测量频率	1kHz, 1MHz
测量信号电平	500mV, 1V rms
输出电阻	1Ω (在1kHz 时2.2 μF 以上量程), 20Ω(除上述以外的量程)
显示	LED(6位显示,满量程由点数有效距离来决定)
测量时间	1.5ms：1MHz， 2.0 ms：1kHz
功能	BIN分类测量, 触发同步输出, 测量条件记忆, 测量值比较功能, 平均值功能, Low-C筛选功能, 振动功能, 电流检测监视功能, 输出电压值监视功能, 控制用输入输出 (EXT. I/O), RS-232C接口, GP-IB接口
电源	AC 100/120/220/240V ±10%(可选择), 50/60Hz, *40VA
体积及重量	260W × 100H × 298Dmm, 4.8kg
附件	电源线× 1, 电源备用保险丝× 1，使用说明书× 1
