汕头超声CTS-PA22T1相控阵超声波探伤仪简介

汕头超声CTS-PA22T1相控阵超声波探伤仪由启航检测科技（上海）有限公司*供应汕头超声CTS-PA22T1相控阵超声检测仪

启航检测科技提供CTS-PA22T1维修、CTS-PA22T1说明书、CTS-PA22T1维修中心、CTS-PA22T1校准报告、CTS-PA22T1计量证书、CTS-PA22T1视频教学、CTS-PA22T1电池、CTS-PA22T1充电器等等

CTS-PA22T1是我司研发的一款*64通道全并行的相控阵全聚焦(TFM)快速超声成像检测系统。系统实时采集材料内部的全矩阵(FMC)数据，并利用基于信号处理芯片的高速硬件成像技术，实现对金属以及非金属材料的高精度实时相控阵2D/3D全聚焦(TFM)成像检测。开创工业相控阵RF射频元数据平台，可直接对完整的原数据进行计算机处理。

• 全聚焦(TFM)重构算法模型:
  依据全聚焦(TFM)重构算法模型，利用基于信号处理芯片的高速硬件成像技术，实时地计算出全聚焦 (TFM)图像结果，图像剧新率可达50fps。
• 64个全并行的相控阵硬件通道
  具有64个全并行的相控阵硬件通道，可实时采集多达4096条A型波的原始全矩阵(FMC)数据，采样深度可达2m。
• 实时全聚焦（TFM）成像检测
  支持航空航天复合材料、高铁线路对接焊缝、电力机车轮辋轮轴、风电叶片螺栓以及厚壁对接焊缝多种材料的快速成像检测。
• 快速C扫描成像
  基于2D全聚焦（TFM）结合编码器定位，可对被检测材料实现快速C扫描成像。

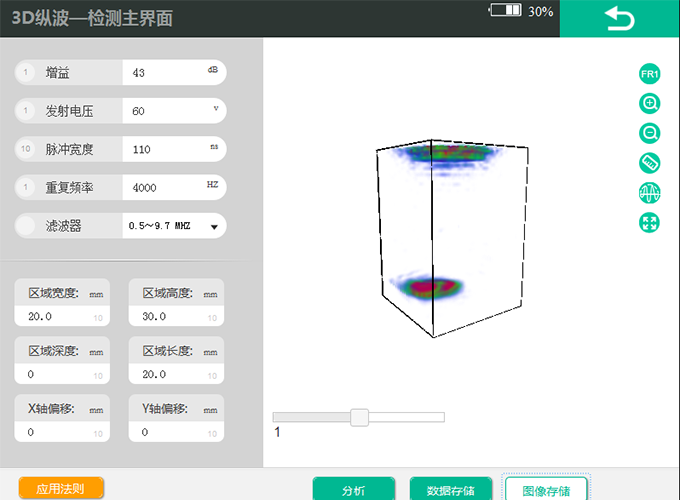

• 3D横波全聚焦(TFM)模块
  基于二维面阵探头，配套相应楔块，可对焊缝区域实现实时检测，形成立体的3D图形显示；3D-TFM结合编码器可以对焊缝区域形成直观通透的4D检测图像。
• 多种3D-TFM模式
  焊缝、铸件、锻件多种TFM解决方案；中厚壁奥氏体不锈钢焊缝RT检测理想取代方案。
• 实时4D检测
  3D-TFM 结合编码器形成实时4D检测图像，扫查速度高达100mm/s以上。
• 异型工件全聚焦（TFM）检测
  针对不同被检工件，自定义全聚焦模型，能够实现各种异型材料例如有机玻璃球壳、陶瓷等工件的有效全聚焦（TFM）检测。
• 原始数据存储及生成报表
  系统提供原始全矩阵数据存储及检测结果保存，缺陷定位定量分析等功能，可根据用户所需报表格式提供检测报告。

脉冲发生器
发射波形	双极性方波
发射脉冲宽度	10 ～ 600ns，步进1.0ns、10.0ns
发射脉冲电压Vpp	45V ～ 100V，步进1.0V、10.0V
接收器
带宽	0.5 ～ 19MHz
模拟增益	0 ～ 55dB
数字增益	-100 ～ 100dB
滤波器	低、中、高3档
数据处理
采样频率/位数	62.5MHz/10 Bit
输入阻抗	50Ω
接收延迟	0~65 μs，精度2.5ns
聚焦法则	支持多达262144个聚焦法则
嵌入处理器	大型芯片嵌入，大数据的实时硬件处理
系统
通道配置	全并行64:64
功耗	50W
运行平台	Windows7以上系统
数据传输	100M/1000M以太网
尺寸	395×283×66
重量	3.1Kg
输入输出
I-PEX相控阵探头接口1个
LAN千兆网口1个
I/O输出口1个
USB2.0接口2个
ENCODER 编码器接口1个

CTS-PA22T1 相控阵全聚焦实时3D超声成像系统

选型

型号说明：

-O表示探头接口方向是顶装如WB35-O2，默认接口方向是侧装，型号如：WB35-2。

-EN表示探头有DINEN12668-2证书，如WB35-2-EN。

常规产品频率为2MHz和4MHz，可定制1MHz、6MHz、10MHz产品

角度	2MHz	4MHz
35	MWB35-2	MWB35-4
35	MWB35-2-EN	MWB35-4-EN
35	MWB35-O2	MWB35-O4
35	MWB35-O2-EN	MWB35-O4-EN
45	MWB45-2	MWB45-4
45	MWB45-2-EN	MWB45-4-EN
45	MWB45-O2	MWB45-O4
45	MWB45-O2-EN	MWB45-O4-EN
60	MWB60-2	MWB60-4
60	MWB60-2-EN	MWB60-4-EN
60	MWB60-O2	MWB60-O4
60	MWB60-O2-EN	MWB60-O4-EN
70	MWB70-2	MWB70-4
70	MWB70-2-EN	MWB70-4-EN
70	MWB70-O2	MWB70-O4
70	MWB70-O2-EN	MWB70-O4-EN
80	MWB80-2	MWB80-4
80		MWB80-4-EN
80	MWB80-O2	MWB80-O4
80		MWB80-O4-EN
90	MWB90-2	MWB90-4
90	MWB90-O2	MWB90-O4

• 插座为电气接口，通过探头线连接到仪器上去。
• 铝合金外壳起到支撑、保护、电磁屏蔽的作用。
• 超声波声束的发射由发射晶片完成。
• 接收晶片将工件中反射回来的声束转换成电信号。
• 发射晶片和接收晶片之间，贴合有隔声层。
• 晶片被粘结在延迟块上，改变两个延迟块之间的夹角，可获得不同的焦距值。
• 提高近表面缺陷检出能力。
• 减少在粗晶或散射材料中的散射噪声，提高检测信噪比。
• 在粗糙或弯曲的检测面上耦合效果好。
• 两种类型性能的探头可满足绝大多数检测要求。

装有两个晶片的探头，一个作为发射器，另一个作为接收器。又称分割式探头、或者联合双探头。双晶探 头主要由插座、外壳、隔声层、发射晶片、接收晶片、延迟块等组成。

频率(MHz)	晶片尺寸(mm)	型号		焦距	插座
		P型	C型
1.25	20	1.25P20 F5	1.25C20 F5	5	Q6(双)
		1.25P20 F15	1.25C20 F15	15
2.5	10	2.5P10 F5	2.5C10 F5	5
		2.5P10 F8	2.5C10 F8	8
		2.5P10 F10	2.5C10 F10	10
	14	2.5P14 F5	2.5C14 F5	5
		2.5P14 F10	2.5C14 F10	10
		2.5P14 F15	2.5C14 F15	15
		2.5P14 F20	2.5C14 F20	20
		2.5P14 F30	2.5C14 F30	30
	20	2.5P20 F5	2.5C20 F5	5
		2.5P20 F10	2.5C20 F10	10
		2.5P20 F15	2.5C20 F15	15
		2.5P20 F20	2.5C20 F20	20
		2.5P20 F30	2.5C20 F30	30
5	6	5P6 F5	5C6 F5	5
		5P6 F8	5C6 F8	8
	8	5P8 F5	5C8 F5	5
		5P8 F8	5C8 F8	8
		5P8 F10	5C8 F10	10
	10	5P10 F5	5C10 F5	5
		5P10 F8	5C10 F8	8
		5P10 F10	5C10 F10	10
	14	5P14 F5	5C14 F5	5
		5P14 F10	5C14 F10	10
		5P14 F15	5C14 F15	15
		5P14 F20	5C14 F20	20
		5P14 F30	5C14 F30	30
	20	5P20 F5	5C20 F5	5
		5P20 F10	5C20 F10	10
		5P20 F15	5C20 F15	15
		5P20 F20	5C20 F20	20
		5P20 F30	5C20 F30	30
