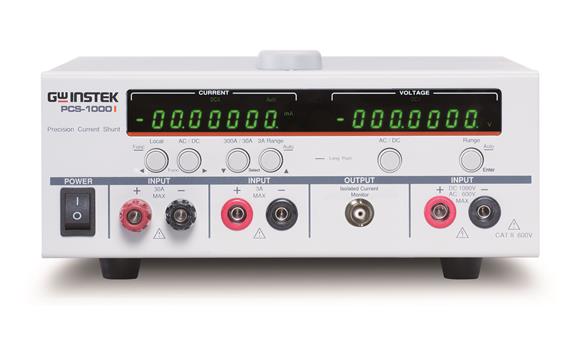

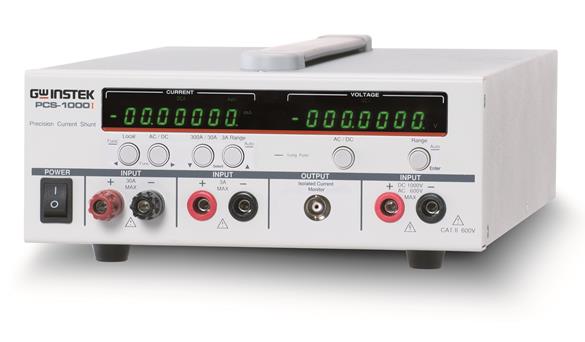

PCS-1000I隔离式高精度电流分流器简介：

PCS-1000I隔离式高精度电流分流器由启航检测科技（上海）有限公司现货优惠价供应PCS-1000I隔离式高精度电流分流器；PCS-1000I隔离式高精度电流分流器

PCS-1000I隔离式高精度电流分流器
标配：
使用手册 x 1 （CD），AC电源线 x 1（依区域）,测试报告 x 1
GTL-105A     鳄鱼夹测试线 （3A Max）     GTL-204       USB线
GTL-207       香蕉头测试线                         PCS-001  基本工具包

附件资讯

快速操作指南,使用手册(光碟片) x 1,电源线x 1(依据区域),

鳄鱼夹测试线(3A)x 1,香蕉接头测试线, USB线,基本配件包

选购配件

GRA-419-J 机架(JIS)

GRA-419-E 机架(EIA)

PCS-1000I

• 6 1/2数字电压、电流测量分辨率

• 同时电流与电压测量

• 五段电流测量(交流&直流): 30mA/ 300mA/ 3A/ 30A/ 300A

• 交流电压测量: 200mV/ 2V/ 20V/ 200V/ 600V

• 直流电压测量: 200mV/ 2V/ 20V/ 200V/ 1000V

• 标配: USB& GPIB

• CE

快速选型

型号	交直流电流档位	交流电压档位	直流电压档位	接口
PCS-1000I	30mA/300mA/3A/30A/300A	200mV/2V/20V/200V/600V	200mV/2V/20V/200V/1000V	USB/GPIB





详细规格
直流特性
直流电压
檔位	1 Year 23 ℃ ± 5 ℃		温度系数/℃
200.0000 mV	0.0050 + 0.0035		0.0005 + 0.0005
2.000000 V	0.0050 + 0.0010		0.0005 + 0.0001
20.00000 V	0.0050 + 0.0010		0.0005 + 0.0001
200.0000 V	0.0050 + 0.0010		0.0005 + 0.0001
1000.000 V	0.0050 + 0.0020		0.0005 + 0.0001
准确度 : ± (% of 读值 + % of 檔位)电压文件位输入阻抗: 10MΩ 所有电压文件位
直流电流
檔位	电阻压降	23 ℃ ± 5 ℃ @1年	温度系数/℃
30.00000 mA	<0.4 V	0.01 + 0.005	0.001 + 0.002
300.0000 mA	<0.5 V	0.01 + 0.005	0.001 + 0.002
3.000000 A	<0.8 V	0.01 + 0.005	0.001 + 0.002
30.00000 A *1	<0.8 V	0.01 + 0.005	0.001 + 0.002
300.0000 A*1	<0.8 V	0.02 + 0.005	0.001 + 0.002
准确度 : ± (% of 读值 + % of 檔位)
隔离输出直流电流准确度
檔位	解晰度( 6 1/2)	直流 准确度	温度系数/℃
30.00000 mA	0.00001mA	0.1 + 0.05	0.001
300.0000 mA	0.0001mA	0.1 + 0.05	0.001
3.000000 A	0.000001A	0.1 + 0.05	0.001
30.00000 A *1	0.00001A	0.1 + 0.05	0.001
300.0000 A *1	0.0001A	0.2 + 0.05	0.001
准确度 : ± (% of 输出值 + % of 满刻度)满刻度电流时的输出电压 = 3V
交流特性
有效值交流电压
檔位	频率	23 ℃ ± 5 ℃ @1年	温度系数/℃
200.0000 mV	45Hz - 2kHz；2kHz - 10kHz；10kHz - 20kHz	0.5 + 0.05；1.0 + 0.05；2.0 + 0.10	0.005 + 0.005
2.000000 V			0.005 + 0.005
20.00000 V			0.005 + 0.005
200.0000 V			0.005 + 0.005
600.000 V			0.005 + 0.005
准确度 : ± (% of 读值 + % of 檔位)
有效值交流电流
檔位	频率	23 ℃ ± 5 ℃ @1年	温度系数/℃
30.00000 mA	45Hz - 2kHz；2kHz - 10kHz	0.5 + 0.05；1.0 + 0.05	0.03 + 0.006
300.0000 mA			0.03 + 0.006
3.000000 A			0.03 + 0.006
30.00000 A *1	45Hz - 400Hz	0.5 + 0.05	0.03 + 0.006
300.0000 A *1			0.03 + 0.006
准确度 : ± (% of 读值 + % of 檔位)
监测-交流电流准确度
档位	频率	交流 准确度	温度系数/℃
30.00000 mA	45Hz - 2kHz；2kHz - 10kHz	0.2 + 0.05；0.5 + 0.05	0.001
300.0000 mA			0.001
3.000000 A			0.001
30.00000 A *1	45Hz - 400Hz	0.5 + 0.05	0.001
300.0000 A *1			0.001
准确度 : ± (% of 输出值 + % of 满刻度)；满刻度电流时的输出电压 = 3V；输入电流必须大于该档位满刻度的10%以上，才能进行有效测量
一般
电源	100 V / 120 V / 220 V / 240 V ±10%
输入频率	50/60 Hz
操作环境	Full accuracy for 0 ℃ to 55 ℃, Full accuracy to 80% R.H. at 40 ℃
储存环境	-40 ℃ to 70 ℃
功耗	Max 35VA
尺寸	210 mm (W) * 80 mm (H) * 390mm (D)
重量	Approximately 5 kg

(本规格适用于热机30分钟后，且环境在18到28度C之间。)
*1 对于30A/300A档位的准确度，需增加8 ppm/watt功率系数。
