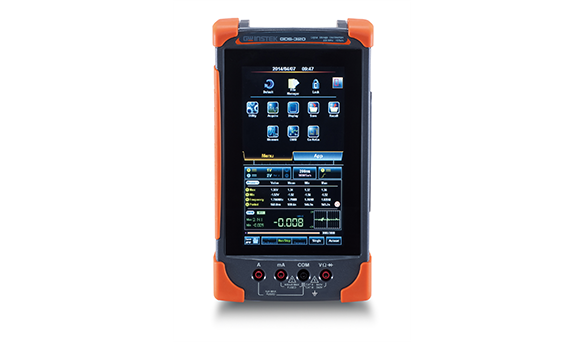

GDS-320手持式示波器简介：

GDS-320手持式示波器|启航检测科技（上海）有限公司优惠价供应台湾固纬GDS-320手持式示波器

GDS-320   200MHz，2Ch智能示波器
GDS-310   100MHz，2Ch智能示波器
GDS-307   70MHz，2Ch智能示波器
GDS-220   200MHz，2Ch智能示波器
GDS-210   100MHz，2Ch智能示波器
GDS-207   70MHz，2Ch智能示波器

选配附件
GDP-040D     40MHz双通道差分探棒，适合GDS-300/200

附件
GTP-100A-4   100MHz探棒，适合GDS-307/207，GDS-310/210
GTP-200A-4   200MHz探棒，适合GDS-320/220
GSC-011      保护包
GSC-010      soft carry
GAP-001      适配器
GWS-001      腕带
选配附件
GDP-040D     40MHz双通道差分探棒，适合GDS-300/200
免费下载
OpenWave 200     软件

快速选型

型号	带宽	采样率	存储深度	温度测量	标配接口
GDS-307	70MHz	1GSa/s	每通道5M	√	USB
GDS-310	100MHz	1GSa/s	每通道5M	√	USB
GDS-320	200MHz	1GSa/s	每通道5M	√	USB
GDS-207	70MHz	1GSa/s	每通道1M	×	USB
GDS-210	100MHz	1GSa/s	每通道1M	×	USB
GDS-220	200MHz	1GSa/s	每通道1M	×	USB

详细规格
	GDS-307	GDS-310	GDS-320	GDS-207	GDS-210	GDS-220
垂直
通道数	2 (BNC-Shield)
输入阻抗	1MΩ±2%, 约16.5pf
*输入	CAT II 300VRMS
输入耦合	AC, DC, GND
带宽	DC~70MHz (-3dB)	DC~100MHz (-3dB)	DC~200MHz (-3dB)	DC~70MHz (-3dB)	DC~100MHz (-3dB)	DC~200MHz (-3dB)
上升时间	<5ns	<3.5ns	<1.75ns	<5ns	<3.5ns	<1.75ns
灵敏度	2mV/div~10V/div (1-2-5步进)
度	±(3%读值 + 0.1 div + 1mV)
带宽限制	20MHz(-3dB)
极性	正常, 反向
偏移位置范围	2mV/div~50mV/div : ±0.4V；100mV/div~500mV/div : ±4V；1V/div~5V/div : ±40V；10V/div : ±300V
信号撷取
实时采样率	1GSa/s
记录长度	5M点/CH			1M点/CH
撷取模式	平均: 2~256波形；峰值侦测: 10ns；sinc(x)/x或ET
显示波形	30,000 wfms
触发
触发源	Ch1 或 Ch2
触发模式	Auto, Normal, Single, Force
触发类型	Edge, Pulse Width, Video, Alternate
触发释抑	10ns ~ 10s
耦合	AC, DC, LFR, HFR, NR
灵敏度	DC~25MHz: 约0.5div 或 5mV；25MHz~70/100/200MHz: 约1.5div 或 15mV；
水平
档位	5ns~100s/Div (1-2-5步进)
滚动	100ms/div ~ 100s/div
前置触发	10 div max
后置触发	1,000 div max(与时基有关)
度	±20ppm over any > 1ms时间间隔
XY模式
相位移	±3° 在100KHz
光标和测量
光标	光标间的电压差(△V), 光标间的时间差(△T), 频率测量(1/△T)
自动测量	36组
自动计数	6位. 范围: 2Hz~额定带宽
自动设置	有
温度测量
	有			无
其它
多国语言菜单	有
在线帮助	有
时间和时钟	有
电池
电池	Li-polymer 6100mA/hr, 7.4V (内置)
充电时间	2.0小时(75%)
工作时间	4.1小时, 与工作环境有关
探棒补偿
	2V, 1KHz, 50%占空比
接口
USB	USB Device (Isolation)
内部闪存盘	120MB	64MB	64MB	64MB	64MB	64MB
显示
类型	7''	7 inch	7 inch	7 inch	7 inch	7 inch
显示分辨率	480 x 800像素	480 x 800 pixels	480 x 800 pixels	480 x 800 pixels	480 x 800 pixels	480 x 800 pixels
显示方向	横屏/竖屏	Landscape & Portrait	Landscape & Portrait	Landscape & Portrait	Landscape & Portrait	Landscape & Portrait
背光控制	手动调节, ECO模式
触摸面板	电容性
DMM
数字位数	50,000位			5000位
	CAT II 600VRMS, CAT III 300VRMS
DC电压           档位	50mV, 500mV, 5V, 50V, 500V,  1000V  6档
度	50mV, 500mV, 5V, 50V, 500V, ±(0.05% + 5位)；1000V, ±(0.1% + 5位)			50mV, 500mV, 5V, 50V, 500V,1000V, ±(0.1% + 5位)
输入电阻	10MΩ
DC电流           档位	50mA, 500mA,  10A   3档
度	50mA,500mA,  2档 , ±(0.1% + 5位)；10A,  ±(0.5% + 5位)			50mA,500mA,10A,   ±(0.5% + 5位)
AC电压           档位	50mV,500mV, 5V, 50V, 700V  5档
度	50mV,500mV, 5V, 50V, 700V ±(1.5% + 15位)在50Hz~1KHz
AC电流           档位	50mA, 500mA,10A 3档
度	50mA, 500mA, ±(1.5% + 15位)在50Hz~1KHz；10A ±(3% + 15位)在50Hz~1KHz 测量范围>10mA*测量范围>10mA
电阻             档位	500Ω, 5KΩ, 50KΩ, 500KΩ, 5MΩ, 5档
度	500Ω, 5KΩ, 50KΩ, 500KΩ ±(0.3% + 3位)；5MΩ, ±(0.5% + 5位) *测量范围50Ω~5MΩ
二极管测试	*顺向电压 1.5V, 开路电压 2.8V
持续蜂鸣	< 15 Ω
功能	Auto Range, Max, Min, Hold, Trend polt
功率适配器
电源电压	AC 100V~240V, 48~63Hz, 功率损耗40W；DC输出: 12V/3A, Double Shield
选配
差分探棒	双通道, 40MHz, CAT II 600V
尺寸&重量
	240(W) ×136(H) ×60(D) mm；约1.5Kg
规格变动恕不另行通知  DS300200GD1DH
